Механизмы вставок

 _________________________________________________________________________________________________________________

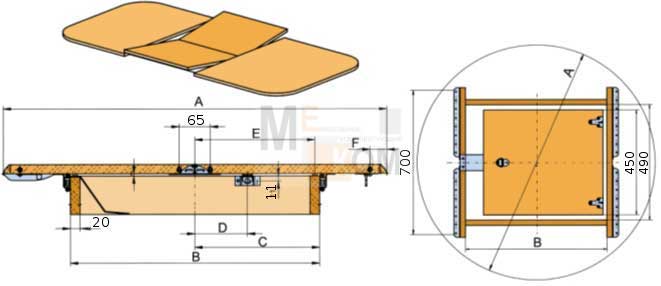

Механизм вставки "Юта"

Типоразмеры для прямоугольных столов A B C D E F   800 - 840 520 260 115 250 35 840 - 880 560 280 115 270 35 880 - 920 600 300 115 290 35 920 - 960 640 320 115 310 35 960 - 1000 680 340 115 330 35
Типоразмеры для прямоугольных и овальных столов A B C D E F   1000 - 1040 720 360 115 350 35 1040 - 1080 760 380 115 370 35 1080 - 1120 800 400 115 390 35 1120 - 1160 840 420 115 410 35 1160 1200 880 440 115 430 35
Основные компоненты механизма вставки "Юта"
	Код 12010	Пандус подьема вставки
	Код 12012	Конек скольжения по пандусу
	Код 12014	Скоба крепления к царге
	Код 12015	Поворотная пластина
	Код 12003	Шкант металлический d=8мм
	Код 12003	Вытяжное кольцо

 __________________________________________________________________________________________________________

Механизм вставки "HMR AKS"

Пояснение к чертежу механизма вставки "HMR-AKS"
№  Наименование  1  Шкант металический d=8мм  2  Ролик для задвижной средней плиты  3  Соединетельные петли для средней плиты  4  Ось для открытия/закрытия средней плиты  5  Направляющие раздвижения (как пример код 12008)  6  Ролик для скольжения столешницы (опционально код 12038)
	Код 12009	Механизм для столов "HMR-AKS"
